北京のシルク ロードの企業経営サービスCo.、株式会社
 |
| 起源の場所: | 中国 |
| ブランド名: | OEM |
| 証明: | ISO 16949 |
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | Negotiation |
| パッケージの詳細: | 木の場合の標準的な輸出パッケージ |
| 受渡し時間: | 10-15仕事日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 1ヶ月あたりの1000000部分 |
| 名前: | 放射状の球形の明白な軸受け | 基本的な動的負荷評価、放射状のもの: | 21300 N |
|---|---|---|---|
| 基本的なスタティック ロードの評価、放射状のもの: | 106000 N | 固まり: | 0,039のkg |
| 次元: | 120*180*85MM | 材料: | クロム鋼 |
| 適用: | 油圧工学は、機械類を設計する工作機械の形成に金属をかぶせる | ||
| ハイライト: | Chrome Steel Spherical Sliding Bearing,GE17ES Spherical Sliding Bearing,Radial Spherical Sliding Bearing |
||
記述

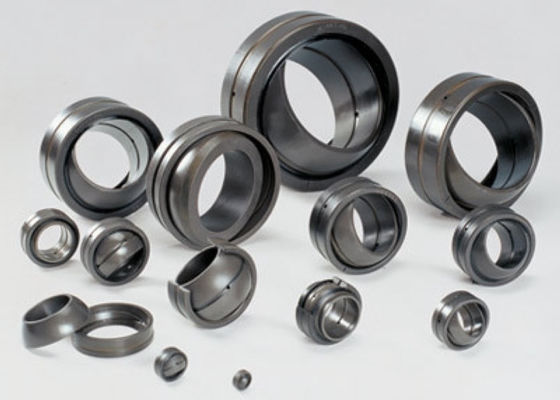

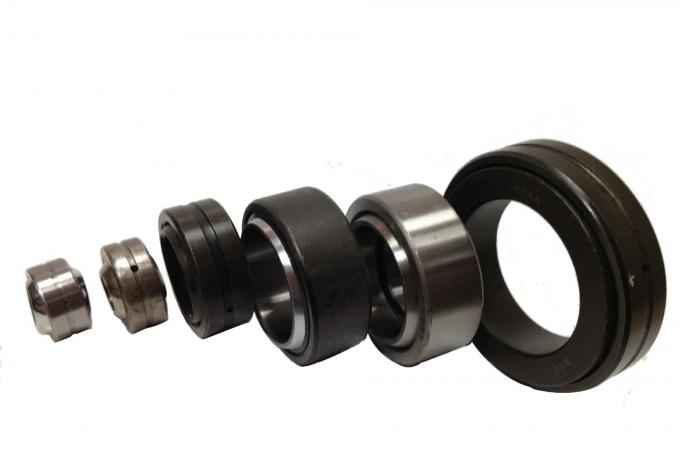

球形の明白な軸受けは一種の特別な構造が付いているsilding軸受けである。その構造は内部競争の外トラックおよび外の競争の内部トラックより主に。構成するより容易なそして軸受、それより大きい負荷に耐えることができるであり別の様式NGの構造に従って、放射状の負荷、軸線の負荷または結合された負荷に耐えることができる。共同軸受けはまた滑走表面のために低速のundulatory動きで、である球形、それことができる角度の範囲の傾いた動きをする一般使用。
指定

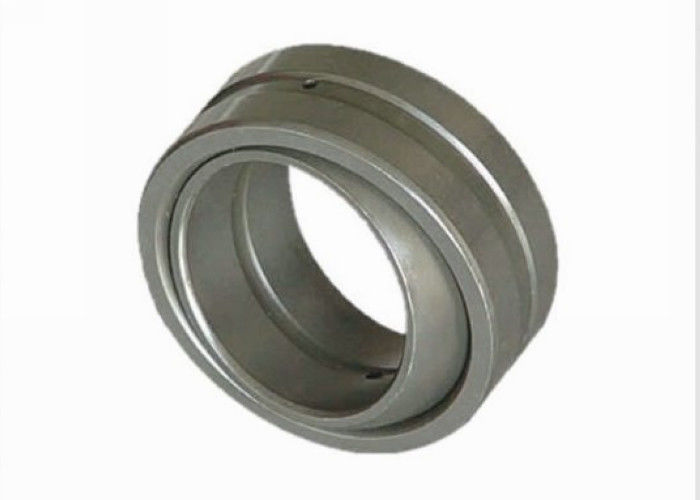

| 球形の明白な軸受けGE17ES | ||
| 維持を、DIN ISO 12 240-1に要求する | ||
| d | 17のmm | 許容:0/-0,008 |
| D | 30のmm | 許容:0/-0,009 |
| B | 14のmm | 許容:0/-0,12 |
| 0,04 - 0,082のmm | 放射状の内部整理 | |
| CN | ||
| グループC2およびC3でまた利用できる | ||
| C | 10のmm | 許容:0/-0,24 |
| Da分 | 24のmm | |
| 最高da | 20,7のmm | |
| dK | 25のmm | 球形の内部リング表面の潤滑溝無し |
| r1s分 | 0,3のmm | 小さな溝次元 |
| r2s分 | 0,3のmm | 小さな溝次元 |
| α | 10 ° | |
| m | 0,039のkg | 固まり |
| Cr | 21300 N | 基本的な動的負荷評価、放射状のもの |
| C0r | 106000 N | 基本的なスタティック ロードの評価、放射状のもの |
|
軸受け いいえ。 |
重量 |
次元 （mm）
|
弾薬定数 | |||
| g | d | D | B | C Kgf | Co Kgf | |
| GE 10ES | 12 | 10 | 19 | 6 | 210 | 5760 |
| GE 12ES | 17 | 12 | 22 | 7 | 300 | 7560 |
| GE 15ES | 32 | 15 | 26 | 9 | 480 | 11900 |
| GE 17ES | 49 | 17 | 30 | 10 | 600 | 15000 |
| GE 20ES | 65 | 20 | 35 | 12 | 840 | 20900 |
| GE 25ES | 115 | 25 | 42 | 16 | 1360 | 34100 |
| GE 30ES | 160 | 30 | 47 | 18 | 1760 | 44000 |
| GE 35ES | 258 | 35 | 55 | 20 | 2260 | 56400 |
| GE 40ES | 315 | 40 | 62 | 22 | 2300 | 70000 |
| GE 45ES | 413 | 45 | 68 | 25 | 3600 | 90000 |
| GE 50ES | 560 | 50 | 75 | 28 | 4400 | 111000 |
| GE 60ES | 1100 | 60 | 90 | 36 | 6910 | 173000 |
| GE 70ES | 1540 | 70 | 105 | 40 | 8830 | 221000 |
| GE 80ES | 2290 | 80 | 120 | 45 | 11300 | 284000 |
| GE 90ES | 2840 | 90 | 130 | 50 | 13800 | 345000 |
| GE 100ES | 4430 | 100 | 150 | 55 | 17200 | 429000 |
| GE 110ES | 4940 | 110 | 160 | 55 | 18500 | 462000 |
| GE 120ES | 8120 | 120 | 180 | 70 | 26900 | 672000 |
| GE 140ES | 11300 | 140 | 210 | 70 | 30200 | 756000 |
| GE 160ES | 14400 | 160 | 230 | 80 | 38400 | 960000 |
| GE 180ES | 18900 | 180 | 260 | 80 | 43200 | 1080000 |
| GE 200ES | 28100 | 200 | 290 | 100 | 60000 | 1500000 |
| GE 220ES | 36100 | 220 | 320 | 100 | 66000 | 1650000 |
| GE 240ES | 40400 | 240 | 340 | 100 | 72000 | 1800000 |
適用
| Application Company | ディストリビューター、小売商、エンド ユーザー |
| 適用場所 | 共同軸受けは油圧工学、機械類を、オートメーション装置設計する形作る、工作機械を金属で広く利用されている自動車衝撃吸収材、水保護の機械類の企業 |
