北京のシルク ロードの企業経営サービスCo.、株式会社
 |
| 起源の場所: | 中国 |
| ブランド名: | OEM |
| 証明: | ISO 16949 |
| 最小注文数量: | 交渉可能 |
|---|---|
| 価格: | Negotiation |
| パッケージの詳細: | 木の場合の標準的な輸出パッケージ |
| 受渡し時間: | 10-15仕事日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram |
| 供給の能力: | 1ヶ月あたりの1000000部分 |
| リング材料: | Chromeの鋼鉄GCr15、高炭素の鋼鉄GCR11、ステンレス製の鋼鉄440C、304 316 | タイプ: | 放射状の、角の接触、押し出された球形軸受け |
|---|---|---|---|
| おり材料: | 鋼鉄、黄銅、ナイロン | Precsion: | P0、P6、P5、P4 ABEC-1、ABEC-3、ABEC-5等。 |
| 整理: | C0、C1、C2、C3、C4、C5 | サービス: | OEM、ODMのOBMサービス |
| ハイライト: | Impact Resistance Spherical Plain Bearings,OEM Spherical Plain Bearings,Angular Contact Spherical Plain Bearings |
||

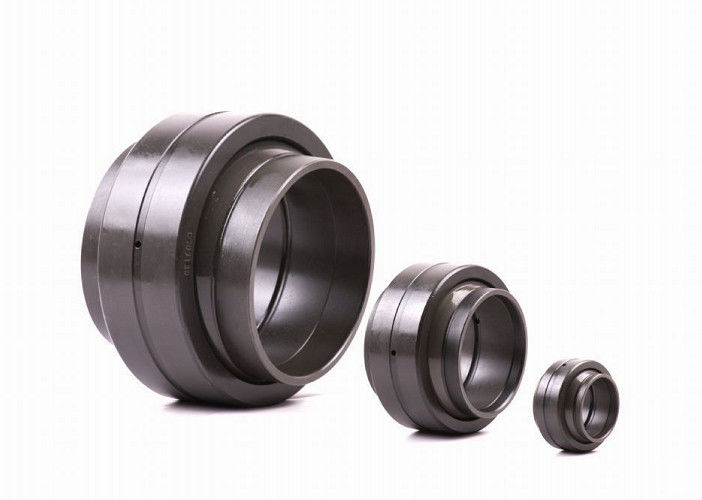

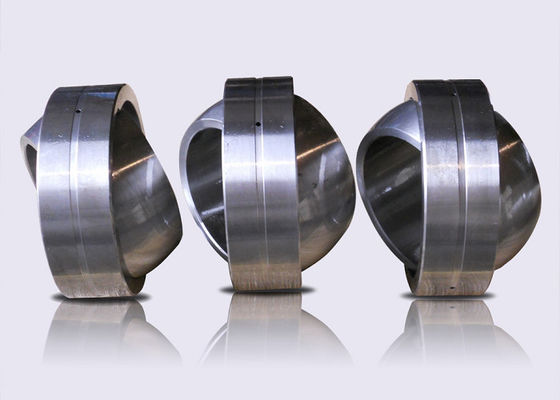

1. また球形の明白なブッシュと呼ばれる球形の明白な軸受けは、回転式動き、傾きの動きおよび低速振動動きと伴われる別の機械類で主に使用される。例えば、それらは水圧シリンダで、鍛造材出版物、工学機械類、自動化された装置、車の衝撃吸収材および水保護の機械類、等見つけることができる。
2. この製品の機能の大きいload-carrying容量および影響抵抗の機能。それは通常特別な技術と扱われる。その表面はプロセスに電流を通し、リン酸で処理することによって行った。従って、私達のプロダクトはultra-strong耐食性を与える。自動注油式の特徴は球形の明白なブッシュが転位の場合には普通働くようにする。
3. 球形の明白な軸受けは球形の表面が付いている内部および外リングを備えている。それは大きい負荷を支えることができる。この自動注油式軸受けは放射状のタイプ、角の接触のタイプおよびロッドエンドのタイプに主に分けられる。それはさまざまな適用に従って異なった形で作成することができる。
モデル選択
| いいえ。 | 製品名 | 腔線径・山径（mm） | 製品タイプ | |||
| 1 | 放射状の球形の明白な軸受け | 4-150 | GE… E | GE… ES | GE… ES-2RS | GEEW… ES-2RS |
| GE… ESN | GE...XS/K | GE… XT | GE...ET/X | |||
| 2 | 角の接触の球形の明白な軸受け | 25-200 | GAC… S | GAC… T | ||
| 3 | ロッドエンドおよび球形の明白な軸受け | 5-80 | SI… E | SA… E | GE… E | SI… ES |
| SA… ES | SIB… S | SAB… S | ||||
角の接触の球形の明白な軸受けのための許容
軸受けの内部リングそして幅
| D mm | dmp um | Vdp um | Vdmp um | Bs um | TS um | ||||
| を含んで。 | 最高 | 分 | 最高 | 最高 | 最高 | 分 | 最高 | 分 | |
| - | 50 | 0 | -12 | 12 | 9 | 0 | -2740 | +250 | -400 |
| 50 | 80 | 0 | -15 | 15 | 11 | 0 | -300 | +250 | -500 |
| 80 | 120 | 0 | -20 | 20 | 15 | 0 | -400 | +250 | -600 |
| 12 | 180 | 0 | -25 | 25 | 19 | 0 | -500 | +350 | -700 |
| 180 | 200 | 0 | -30 | 30 | 23 | 0 | -600 | +350 | -800 |
外リング
| D mm | dmp um | Vdp um | Vdmp um | CS um | |||
| を含んで。 | 最高 | 分 | 最高 | 最高 | 最高 | 分 | |
| - | 50 | 0 | -14 | 14 | 11 | 0 | -240 |
| 50 | 80 | 0 | -16 | 16 | 12 | 0 | -300 |
| 80 | 120 | 0 | -18 | 18 | 14 | 0 | -400 |
| 120 | 150 | 0 | -20 | 20 | 15 | 0 | -500 |
| 150 | 180 | 0 | -25 | 25 | |||
タイプ
（1） GE… Eのタイプ:あらゆる外リング、オイル タンクを選抜してはいけない。どちらの方向でも放射状の負荷そしてより小さい軸負荷に耐えることができる。
（2） GE… ESのタイプ:単一の切り開かれた外リングは、そこにオイル タンクである。どちらの方向でも放射状の負荷そしてより小さい軸負荷に耐えることができる。
（3） GE… ES-2RSのタイプ、GEEW… ES-2RSのタイプ:単一の切り開かれた外リングは、そこにオイル タンク、リングが付いている側面である。どちらの方向でも放射状の負荷そしてより小さい軸負荷に耐えることができる。
（4） GE… ESNのタイプ:単一の切り開かれた外リング、GE… XSNのタイプ:倍スリット外リング（割れ目の外リング）、潤滑油タンク、外リング溝。どちらの方向でも放射状の負荷そしてより小さい軸負荷に耐えることができる。但し、耐えるべき急なリング軸負荷は軸負荷に抗する機能減る。
（5） GE… HSのタイプ:オイル タンクが付いている内部リング、二重半分の外リングは、すり切れた整理調節することができる。どちらの方向でも放射状の負荷そしてより小さい軸負荷に耐えることができる。
（6） GEの… DE1タイプ:堅くされた忍耐の鋼鉄の内部リング、忍耐の鋼鉄の外リング。潤滑の溝および穴が付いている内部の放出を組み立てた場合。15mm以下軸受け、潤滑の溝無しおよび穴の内径。どちらの方向でも放射状の負荷そしてより小さい軸負荷に耐えることができる。
（7） GEの… DEM1タイプ:堅くされた忍耐の鋼鉄の内部リング、忍耐の鋼鉄の外リング。軸受け、軸方向に修理される忍耐の溝の外の側面の圧力への集まっている突き出された内部軸受け時。どちらの方向でも放射状の負荷そしてより小さい軸負荷に耐えることができる。
（8） GE… DSのタイプ:外リング一致の溝および潤滑溝。大型軸受けだけ。あらゆる方向軸負荷の放射状の負荷そしてより小さい1耐えることができる（一致の溝の側面は軸負荷に耐えることができない）
| 忍耐いいえ。 | 次元 | 負荷評価 | 重量 | ||||||||
| 広いシリーズ | d | D | B | C | r1 | r2 | a° | 動的 | 統計量 | KG | |
| GEG4C | GE4FW | 4 | 14 | 7 | 4 | 0.3 | 0.3 | 20 | 3.6 | 9.1 | 0.005 |
| GEG5C | GE5FW | 5 | 16 | 9 | 5 | 0.3 | 0.3 | 21 | 5.8 | 14 | 0.007 |
| GEG6C | GE6FW | 6 | 16 | 9 | 5 | 0.3 | 0.3 | 21 | 5.8 | 14 | 0.008 |
| GEG8C | GE8FW | 8 | 19 | 11 | 6 | 0.3 | 0.3 | 21 | 8.6 | 21 | 0.014 |
| GEG10C | GE10FW | 10 | 22 | 12 | 7 | 0.3 | 0.3 | 18 | 11 | 28 | 0.021 |
| GEG12E | GE12FW | 12 | 26 | 15 | 9 | 0.3 | 0.3 | 18 | 18 | 45 | 0.033 |
| GEG15C | GE15FW | 15 | 30 | 16 | 10 | 0.3 | 0.3 | 16 | 22 | 56 | 0.049 |
| GEG17C | GE17FW | 17 | 35 | 20 | 12 | 0.3 | 0.3 | 19 | 31 | 78 | 0.083 |
| GEG20ES | GE20FW | 20 | 42 | 25 | 16 | 0.3 | 0.3 | 17 | 51 | 127 | 0.153 |
| GEG25C | GE25FW | 25 | 47 | 28 | 18 | 0.6 | 0.6 | 17 | 65 | 166 | 0.203 |
| GEG30C | GE30FW | 30 | 55 | 32 | 20 | 0.6 | 0.6 | 17 | 83 | 212 | 0.304 |
