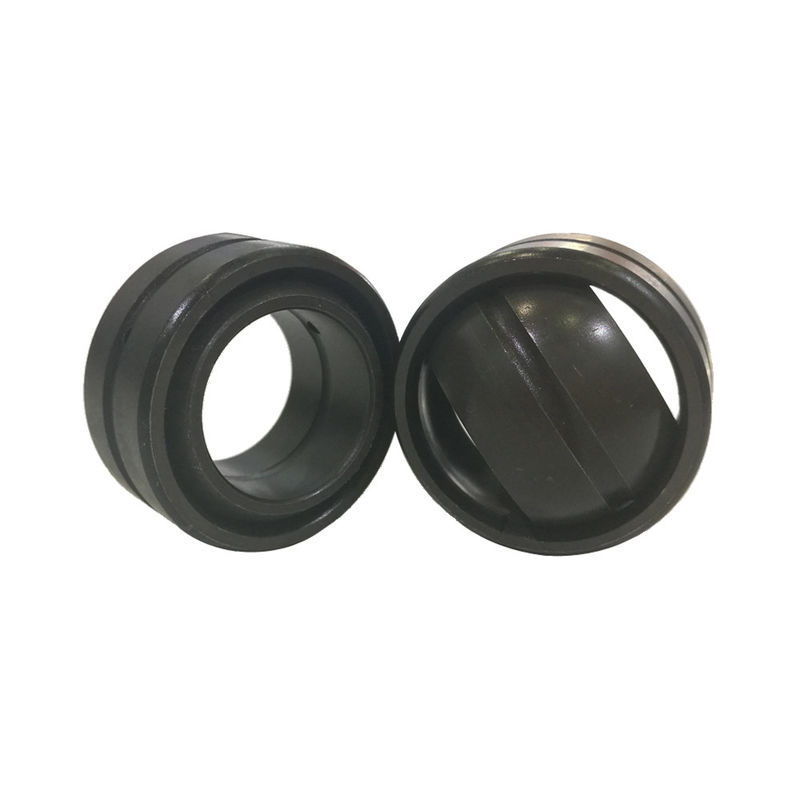

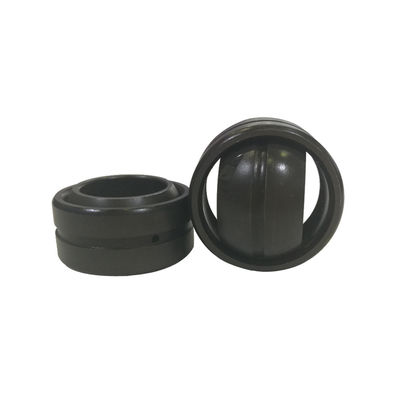

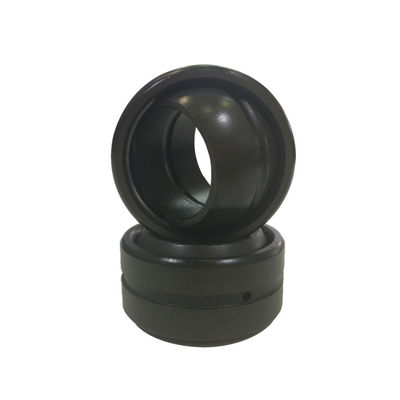

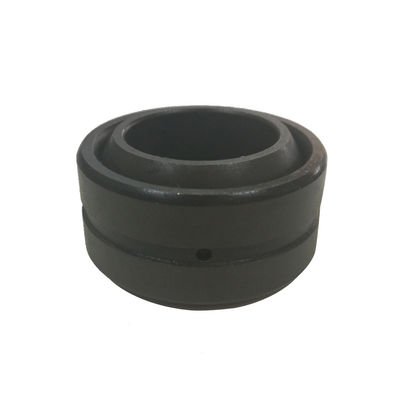

クロム鋼GEシリーズ球形の明白な軸受けを一直線に並べている自己

クロム鋼GEの球形の明白な軸受けを一直線に並べている自己

高い回転速度
Ltは球形の表面の滑り軸受である。
Ltは外の球形の表面が付いている1つの内部リングおよび内部の球形の表面が付いている1の外的なリングから主に成っている。

低雑音
Ltは放射状のものおよび軸力両方からの放射状の負荷、軸負荷、または結合された負荷に耐えることができる。

長い耐用年数
分割払込金の間に転置されて大きい積載量、強い耐衝撃性、耐食性、摩耗の証拠、自己aligning.good潤滑は、きちんと働くことができても。

• GE。.ES （- 2RS） GEシリーズ球形の明白な軸受けの明細寸法


• 定義:


表面の中の放射状の球形の明白な軸受けに外面sphered凸面が付いている内部リングおよび相応じてspheredの外リングが凹面にある。設計はそれらをシャフトとハウジング間の直線の動きが収容されなければならないまたはところに振動するか、または再発傾くか、または回転の動きが比較的遅い滑走速度で許可されなければならない整理に耐えるために特に適したようにする。FSZの放射状の球形の明白な軸受けは異なったすり接点の表面の組合せと利用できる。内部および外リングの滑走表面は異なった材料からなされる。2つの主要なグループがある:維持（鋼鉄鋼鉄）および手入れ不要の球形の明白な軸受けを要求する球形の明白な軸受け。

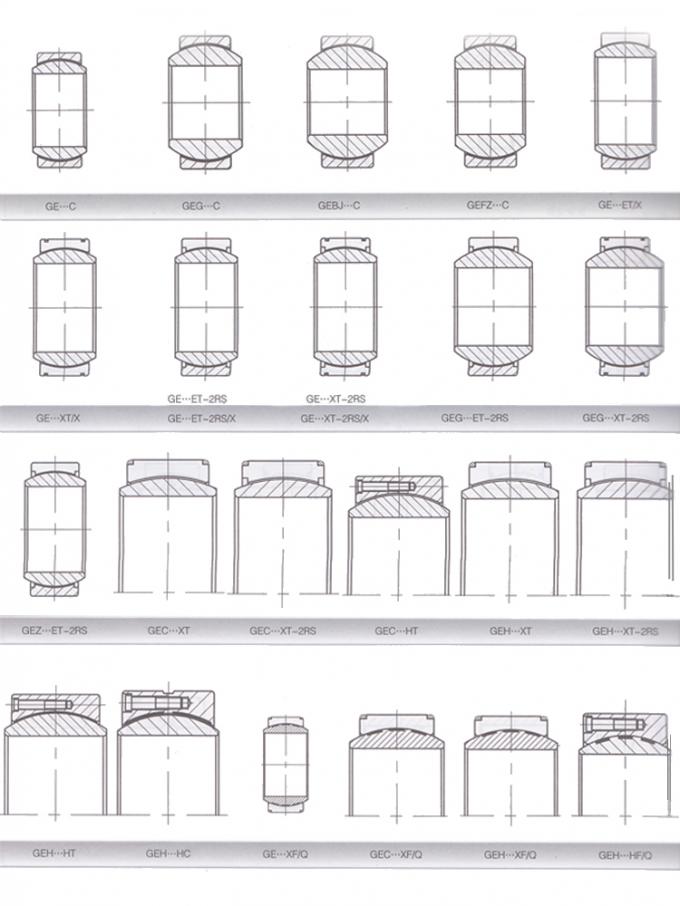

• 種類の球形の明白な軸受け

維持（鋼鉄鋼鉄）を要求する1.Spherical明白な軸受け: それは両方のリングのすり接点の表面を堅くした。表面は二硫化モリブデンと扱われ、リン酸で処理される。それに摩耗抵抗および摩耗腐食の特徴がある。このすり接点の表面の組合せを用いる軸受け規則的なrelubricationを要求するため。すり接点の表面の高力はこれらの軸受けを交互になる方向の重負荷、衝撃荷重または重いスタティック ロードが収容されなければならない整理に耐えるために特に適したようにする。

2.手入れ不要の球形の明白な軸受け: それに3グループがある:生地および鋼鉄銅の合金鋼鉄PTFEの複合材料鋼鉄PTFE。生地の球形の明白な軸受け鋼鉄PTFEのの動的負荷サポート機能は複合材料鋼鉄PTFEののそれより高い。それらに非常に低い摩擦があり、維持なしで作動することができる。それらは長い忍耐の生命が維持なしで要求される、またはところで潤滑の不十分な潤滑または不在のような作動条件が、鋼鉄鋼鉄軸受けの使用を非推奨にする適用のために使用される。

• 設計特徴:

大きい積載量

強い耐衝撃性

耐食性

摩耗の証拠

Self-aligning

よい潤滑

それは分割払込金の間に転置されてきちんと働くことができても

• 許された実用温度範囲:


-50℃~+150℃:複合材料鋼鉄PTFEと生地の放射状の球形の明白な軸受け鋼鉄PTFEのFSZの鋼鉄鋼鉄。

-30℃~+130℃:シールが付いているFSZの球形の明白なbeairngs

より高いtemeratureで、負荷収容量は減る。

• 耐用年数:


混合されたか乾燥した摩擦条件の下で作動する整理に耐えるか、または滑走表面の進歩的な摩耗、滑走材料のプラスチック変形または滑走表面の疲労によって引き起こされる摩擦に耐えることの増加によって球形の明白な軸受けの耐用年数は定められる。適用によって、摩擦の許された摩耗か許された増加は異なっている。これは同じoperationgの状態の下でことができる耐用年数が実際に得る異なっていることを意味する。

球形の明白な軸受けの耐用年数は振動の動きの数である、または軸受けがか摩擦の定義された増加整理の忍耐の定義された増加の前に整備する運転時間の数は達される。

有効な耐用年数はこと実際の作動条件の下で耐えるある特定の球形の平野によって達成される生命である。それは負荷の大きさそしてタイプ、また汚染、腐食、高周波負荷および動き周期、衝撃等のような他の複数の要因によって、定められる。これらの要因のいくつかは定まってが不可能でしたりまたは難しさと断固としたであるただ場合もある。

• 土台

取付けることを促進するためにはピンの端か穴の収容のシャフトおよび端は20°に10の鉛の小さな溝があるべきである。軸受けは位置により容易に押すことができ、軸受けの逸れることによって引き起こされる合う表面への損傷少し危険がある。

折られるか、または2部の外リングが付いている球形の明白な軸受けを取付けるとき、他では耐用年数が重負荷の下で、特に短くされることを接合箇所が主要な負荷方向への90で置かれるべきであることは必要である。

• 潤滑:

維持を要求する鋼鉄鋼鉄タイプである球形の明白な軸受けのために、潤滑の目的は主に摩耗を減らし、摩擦を減らし、引きずることを防ぐことである。またグリースは腐食から軸受けを保護するのに役立つ。操作の間の軸受けのrelubricationの頻度はかなり耐用年数を拡張する。

生地の球形の明白な軸受け鋼鉄PTFEでのため、生地から内部リングの反対の鋼鉄表面へのPTFEの移動がある。すり接点の表面のどの潤滑でもこの移動を妨げ、生命に耐えることを短くする。これらの軸受けのThereforeの潤滑は勧められない。

複合材料の球形の明白な軸受け鋼鉄PTFEでのために、一般に、それは油を差されてはならない。高められたシーリングそして腐食保護が要求される作動条件がそのようなである時。軸受けを囲む軸受けかスペースがリチウム基礎グリースで満ちていることが推薦される。
